SEP R412/160 verdeelset 160A, 4p, 12x aansl, 690VAC/DC
Technische omschrijving

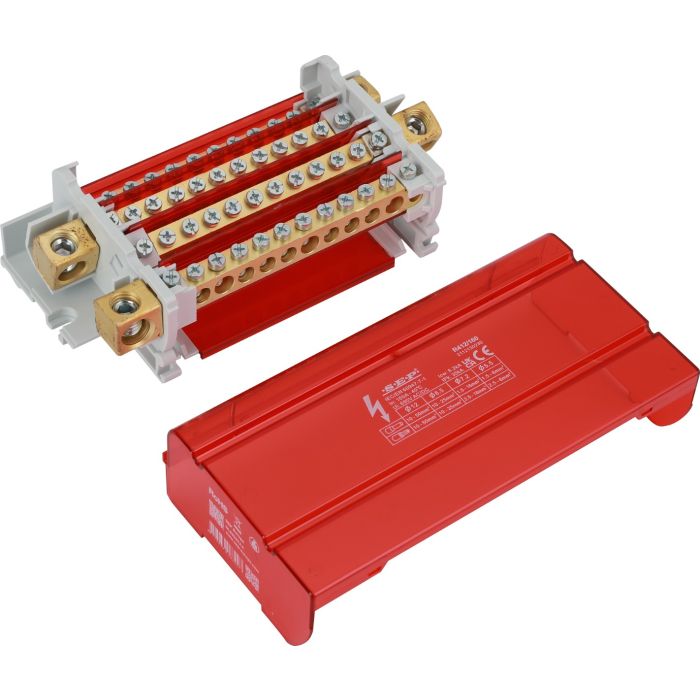

De SEP Europe R412/160 is een compacte en betrouwbare verdeelset uit de RVT-serie, speciaal ontwikkeld voor veilige en efficiënte stroomverdeling. Dit model biedt 4-polige uitvoering met 12 aansluitingen en is geschikt voor toepassingen tot 160A en 690V AC/DC waarbij de voedingsaansluiting extern is aangebracht.
De RVT-serie van SEP Europe biedt robuuste en betrouwbare schroefklem-verdeelblokken, ontworpen om te voldoen aan de hoogste veiligheidseisen en prestatienormen binnen moderne elektrotechnische installaties. Conform IEC/EN 60947-7-1 garandeert de RVT-serie een veilige, duurzame en onderhoudsvriendelijke aansluiting met bewezen schroefverbindingstechniek.
De blokken zijn opgebouwd uit een vertind messing frame, verzinkte stalen schroeven en een PA66-behuizing met UL94 V0 brandveiligheidsklasse. Dit zorgt voor zowel mechanische sterkte als elektrische betrouwbaarheid. De serie is beschikbaar in 2-polige en 4-polige uitvoeringen en biedt zowel interne als externe aansluitmogelijkheden, waardoor de blokken breed inzetbaar zijn in residentiële, utiliteits- en industriële toepassingen. Ondanks het compacte ontwerp zijn de blokken geschikt voor nominale stromen tot en met 160A en bedrijfsspanningen tot 690V AC/DC – een veilige, efficiënte en veelzijdige oplossing voor installateurs en paneelbouwers.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | R412/160 |
| Conform | IEC 60947-7-1 |
| Certificeringen | CB, CE, UKCA, RoHS |
Contacten
| Aantal polen | 4 |
|---|
Aansluitingen
| Aantal aansluitingen | 12 |
|---|---|
| Aantal aansluitingen totaal | 48 |
| Aansluiting ingang | extern |
| Gatdiameter | 1x Ø12|3x Ø8,5|7x Ø7,2|1x Ø5,5 |
| Aansluitbare geleiderdoorsnede eendraads | 1x 50mm²|3x 35mm²|7x 16mm²|1x 6mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1x 50mm²|3x 25mm²|7x 16mm²|1x 6mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1x 50mm²|3x 25mm²|7x 16mm²|1x 6mm² |
| Aanstrip lengte (mm) | 16|12 |
| Aandraaimoment | 8~10|2~3 |
| Type schroefdraad | M12|M5 |
| Uitvoering elektrische aansluiting | Schroefverbinding |
Materiaal - behuizing
| Materiaal behuizing | PA66 |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Met afdekking | Ja |
| Materiaal afdekking | PC |
Veiligheid
| Geïsoleerd | Ja |
|---|
Uitvoering
| Producttype | Verdeelset |
|---|---|
| Kortsluitvastheid (Icw) | 8,2kA |
Elektrische eigenschappen
| Frequentie | 50/60Hz |
|---|---|
| Nom. stoothoudspanning (Uimp) | 8kV |
| Vervuilingsgraad | 3 |
| Type stroom | AC/DC |
| Max. nom. bedrijfsstroom Ie | 160A |
| Max. nom. bedrijfsspanning Ue | 690V |
| Vermogensverlies bij nominale stroom (In) | 34W |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail (NS 35 / TS35) |
|---|---|
| Bedrijfstemperatuur | -25⁰C ... +40⁰C |
Kleur - afwerking
| Kleur | Rood |
|---|---|
| RAL-nummer | 3020 |
Afmetingen en gewicht
| Breedte | 175mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 50mm |
| Gewicht | 716,4 gr |
