SEP R411/125E verdeelset 125A, 4p, 11x aansl, 500VAC/DC
Technische omschrijving
De SEP Europe R411/125E is een compacte en betrouwbare verdeelset uit de RVT-serie, speciaal ontwikkeld voor veilige en efficiënte stroomverdeling. Dit model biedt 4-polige uitvoering met 11 aansluitingen en is geschikt voor toepassingen tot 125A en 500V AC/DC.
De RVT-serie van SEP Europe biedt robuuste en betrouwbare schroefklem-verdeelblokken, ontworpen om te voldoen aan de hoogste veiligheidseisen en prestatienormen binnen moderne elektrotechnische installaties. Conform IEC/EN 60947-7-1 garandeert de RVT-serie een veilige, duurzame en onderhoudsvriendelijke aansluiting met bewezen schroefverbindingstechniek.

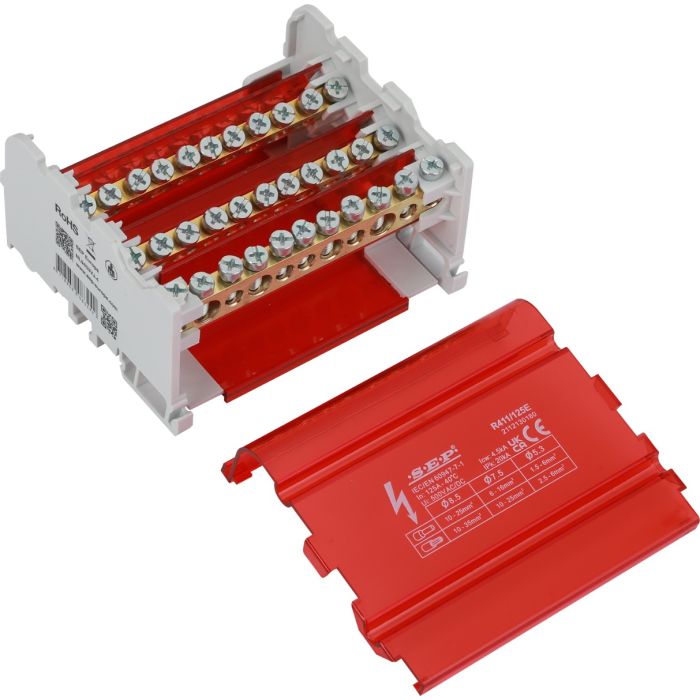

De blokken zijn opgebouwd uit een vertind messing frame, verzinkte stalen schroeven en een PA66-behuizing met UL94 V0 brandveiligheidsklasse. Dit zorgt voor zowel mechanische sterkte als elektrische betrouwbaarheid. De serie is beschikbaar in 2-polige en 4-polige uitvoeringen en biedt zowel interne als externe aansluitmogelijkheden, waardoor de blokken breed inzetbaar zijn in residentiële, utiliteits- en industriële toepassingen. Ondanks het compacte ontwerp zijn de blokken geschikt voor nominale stromen tot en met 160A en bedrijfsspanningen tot 690V AC/DC – een veilige, efficiënte en veelzijdige oplossing voor installateurs en paneelbouwers.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | R411/125E |
| Conform | IEC 60947-7-1 |
| Certificeringen | CB, CE, UKCA |
Contacten
| Aantal polen | 4 |
|---|
Aansluitingen
| Aantal aansluitingen | 11 |
|---|---|
| Aantal aansluitingen totaal | 44 |
| Aansluiting ingang | intern |
| Gatdiameter | 2x Ø8,5 | 2x Ø7,5 | 7x Ø5,3 |
| Aansluitbare geleiderdoorsnede eendraads | 2x 35mm²|2x 25mm²|7x 6mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2x 25mm²|2x 16mm²|7x 6mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 2x 25mm²|2x 16mm²|7x 6mm² |
| Aanstrip lengte (mm) | 8,5mm |
| Aandraaimoment | 2~3Nm |
| Type schroefdraad | M5 |
| Uitvoering elektrische aansluiting | Schroefverbinding |
Materiaal - behuizing
| Materiaal behuizing | PA66 |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Met afdekking | Ja |
| Materiaal afdekking | PC |
Veiligheid
| Geïsoleerd | Ja |
|---|
Handels- en logistiek gegevens
| Country of Manufacture | China |
|---|
Uitvoering
| Producttype | Verdeelset |
|---|---|
| Kortsluitvastheid (Icw) | 4,5kA |
Elektrische eigenschappen
| Frequentie | 50/60Hz |
|---|---|
| Nom. stoothoudspanning (Uimp) | 6kV |
| Vervuilingsgraad | 3 |
| Type stroom | AC/DC |
| Max. nom. bedrijfsstroom Ie | 125A |
| Max. nom. bedrijfsspanning Ue | 500V |
| Vermogensverlies bij nominale stroom (In) | 27W |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail (NS 35 / TS35 |
|---|---|
| Bedrijfstemperatuur | -25⁰C ... +40⁰C |
Kleur - afwerking
| Kleur | Rood |
|---|---|
| RAL-nummer | 3020 |
Afmetingen en gewicht
| Breedte | 100mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 50mm |
| Gewicht | 305,6 gr |
