SEP P22006Y20 PV kam 2f PIN 6p 9/18mm (4mm)

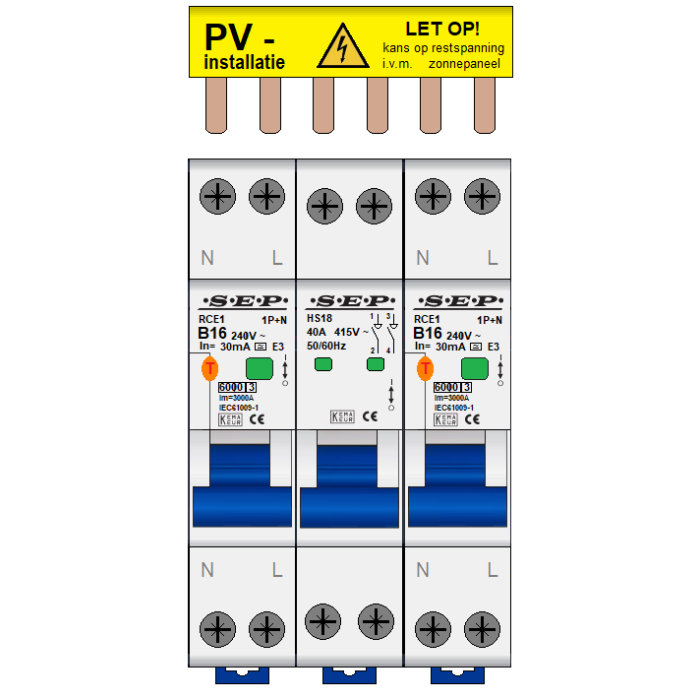

PV kamrail P22006Y20 vorkuitvoering voor 3 compacte automaten (1P+N 18mm). Speciaal voor PV-installaties met duidelijke restspanningswaarschuwing en efficiënte montage.
Technische omschrijving
De PV kamrail P22006Y20 is een vorkuitvoering die specifiek ontworpen is voor het doorverbinden van 3 compacte automaten (1P+N, 18mm behuizing). Deze kamrail is optimaal afgestemd op moderne compacte groepenkasten en PV-installaties waar ruimtebesparing en veiligheid centraal staan.
De geïntegreerde waarschuwing “LET OP! kans op restspanning i.v.m. zonnepanelen” maakt deze kamrail bijzonder geschikt voor toepassingen met zonne-energie, waar ook na uitschakelen spanning aanwezig kan blijven. Dit verhoogt de veiligheid voor installateur en eindgebruiker.
Dankzij de vorkaansluiting is snelle montage mogelijk zonder volledige demontage van componenten. Dit bespaart tijd en reduceert installatiefouten. De compacte opbouw sluit perfect aan bij 18mm modulaire componenten en zorgt voor een nette en overzichtelijke verdeler.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | P22006Y20 |
| Conform | IEC 60439-1 | EN 60947-7-1 | BS EN 60947-7-1 |
| Certificeringen | CE, UKCA |
Elektrische eigenschappen
| Nom. isolatiespanning (Ui) | 500V |
|---|---|
| Nom. stoothoudspanning (Uimp) | 2,5kV |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Nom. continustroom (Iu) | 63A |
| Max. stroom (Imax) | 63/100A |
Materiaal - behuizing
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
|---|
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Doorsnede | 10mm2 |
|---|---|
| Lengte | 54mm |
| Delingsmaat | 9/18mm |
Uitvoering
| Aantal fasen | 2 |
|---|
Aansluitingen
| Geschikt voor aantal apparaten | 3 |
|---|
Kleur - afwerking
| Kleur | Geel |
|---|
2BA aanvulling
| Uitvoering | PIN |
|---|
Indicatoren_Signalen
| Tekst/Belettering | "Let op! kans op restspanning i.v.m zonnepaneel |
|---|
