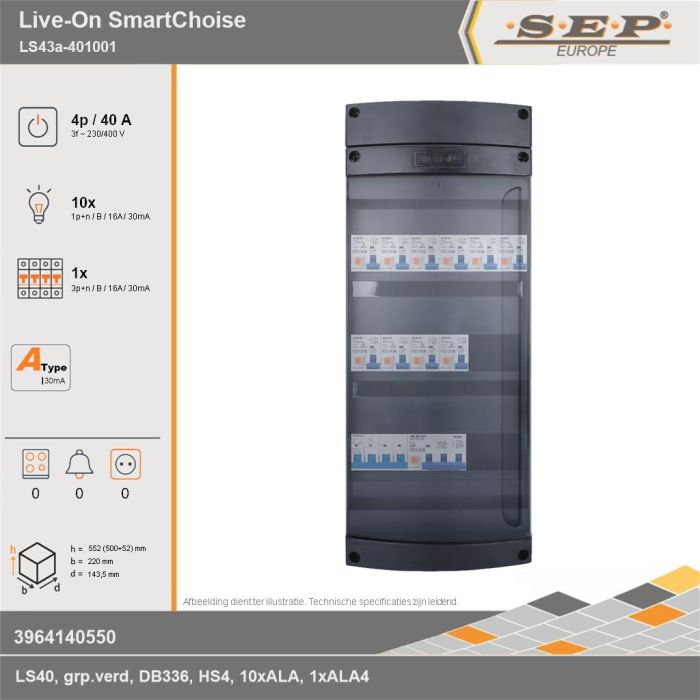

SEP Live-On Smartchoise - LS40, grp.verd, DB336, HS4, 10xALA, 1xALA4
SEP Live-On SmartChoise 3-fase 40A groepenkast met aardlekautomaten.Voorzien van 10-lichtgroepen en 1 krachtgroepen. Uitgevoerd met standaard componenten.
Technische omschrijving
De SEP Live-On SmartChoise 3-fase groepenkast 40A, type LS43a-401001, is een compleet afgemonteerde samengestelde verdeler met 3 rijen van 12modulen (totaal 36).Deze uitvoering is geschikt voor residentiële toepassingen en lichte utiliteitsinstallaties waar, naast functionaliteit, de hoogwaardige afwerking en toekomstbestendigheid vereist zijn. De groepenkast is uitgevoerd met elektromagnetische aardlekautomaten, wat zorgt voor een stabiele en veilige installatie.
Deze groepenkast is uitgevoerd met 10-lichtgroepen en 1 krachtgroepen. De verdeler is ondergebracht in een robuuste kunststof behuizing met afmetingen h=552 (500+52) mm, b=220 mm en d=143,5 mm. De verhoogde buisinvoer zorgt voor een nette en efficiënte afwerking en vereenvoudigt de aansluiting van de eindgroepen.
De SEP Live-On SmartChoise - serie staat voor een slimme keuze met functionele betrouwbaarheid, zonder overbodige specificaties. De interne opbouw kenmerkt zich door de logisch gepositioneerde componenten, overzichtelijke bedrading en een duidelijke scheiding tussen groepen. Dit vereenvoudigt montage, inspectie, inbedrijfstelling en toekomstig onderhoud. De verdeler is voorbereid op uitbreiding binnen de beschikbare moduulcapaciteit.
Deze groepenkast is ontworpen en opgebouwd conform NEN-EN-IEC 61439-3 voor huishoudelijke verdeelinrichtingen en vergelijkbare toepassingen. Toepassing is geschikt binnen moderne elektrische installaties, mits geplaatst en aangesloten volgens NEN 1010 en de geldende nationale voorschriften.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | LS43a-401001 |
| Conform | NEN-EN-IEC 61439-3 |
| Certificeringen | CE, RoHS |
Samenstelling
| Beveiliging | Installatie-/aardlekautomaat |
|---|---|
| Aantal polen hoofdschakelaar | 4 |
| Hoofdschakelaar - nom. stroom | 40 A |
| Totaal aantal groepen | 11 |
| Aantal directe groepen | - |
| Aantal lichtgroepen | 10 |
| Aantal groepen achter aardlekschakelaar | 0 |
| Aantal aardlekautomaten | 11 |
| Aantal aardlekschakelaars 30mA | - |
| Aantal aardlekschakelaars 300mA | - |
| Kookgroep | - |
| Kookgroep geschikt als krachtgroep | - |
| Met contactdoos | - |
| Met beltransformator | - |
| Overspanningsbeveiliging | - |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
Bescherming - isolatie
| Beschermingsklasse | II (dubbel geïsoleerd) |
|---|---|
| Beschermingsgraad (IP) | IP30 |
Kleur - afwerking
| Kleur behuizing | Zwart |
|---|---|
| RAL-nummer | RAL9005 |
Gebruiksduur
| Garantie | 12 mnd |
|---|
Afmetingen en gewicht
| Breedte | 220 mm |
|---|---|
| Hoogte | 552 (500+52) mm |
| Diepte | 143,5 mm |
| Gewicht | 5.5125366666667 |
Uitvoering
| Producttype | Groepenverdeler |
|---|---|
| Aantal fasen | 3 |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 230/400 V |
| Type lekstroom | A |
| Kortsluitvastheid (Icw) | 6 kA |
Groepenkast Configurator
| Afmetingen (h x b x d) | 500(+52)x220x143,5mm |
|---|---|
| Aantal fase(s) | 3 fase |
| Type hoofdschakelaar | 4p / 40A |
| Type uitvoering | Aardlekautomaat |
| Aantal lichtgroepen | 10 |
| Aantal krachtgroepen | 1 |
| Kookgroep (2p + 2n) | - |
| Beltrafo | - |
| Contactdoos (1V / 2V) | - |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Aanbouwmogelijkheid | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +55 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Materiaal - behuizing
| Materiaal behuizing | Kunststof |
|---|---|
| Aantal invoeren | 16 (2x8) |
| Met transparant deksel | Ja |
| Voor buisdiameter | 16 / 19 mm |
| Aantal DIN-rails | 3 |
| Aantal module-eenheden per DIN-rail | 12 |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | middels accessoire |
2BA aanvulling
| Type | LS43a-401001 |
|---|
Extra aanvulling
| Samenstelling | Enkele verdeler met verhoogde buisinvoer (12) |
|---|---|
| Totaal aantal module-eenheden | 36 |
| Aantal vrije module-eenheden | 8 |
