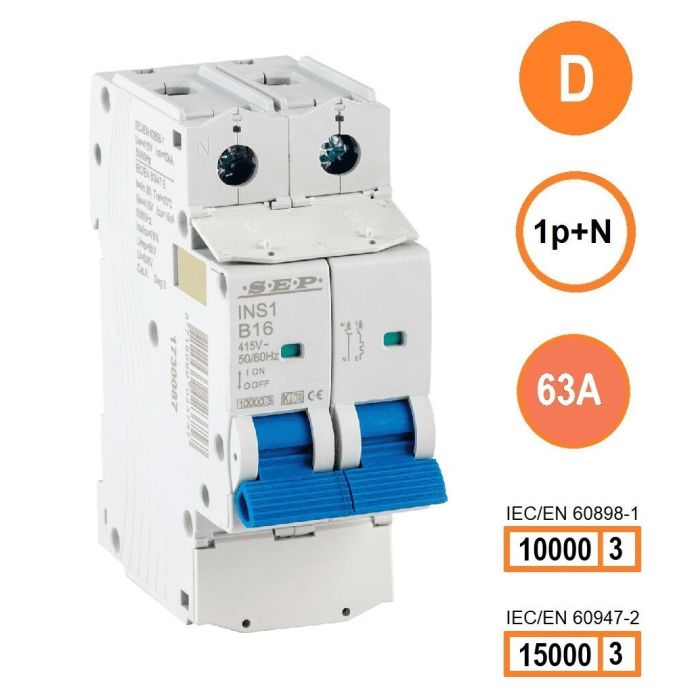

SEP INS1 inst.aut 1p+N - D - 63A - 10/15kA

SEP INS1 installatieautomaat - 1 polig + nul - D - 63A - 10/15kA

Technische omschrijving

SEP installatieautomaat met een hoog kortsluitvermogen wordt gebruikt tegen overbelasting en kortsluitingen in 50/60Hz systemen met een nominale spanning van 240/415V. De INS1 kan ook worden gebruikt voor niet frequent aan- en af- schakelen onder normale omstandigheden.

Technische data

Schotman Elektro

Merk	SEP Europe
Productmodel	INS1-1ND63
Conform	IEC/EN60898-1, IEC/EN60947-2
Certificeringen	Kema Keur, CE, CB, UKCA, RoHs

Contacten

Aantal polen (totaal)	2
Aantal beveiligde polen	1
Meeschakelende nul	Ja
Positie N-aansluiting	Links

Aansluitingen

Aansluitpositie	Bi-directioneel
Aansluitwijze	Schroefaansluiting
Aansluitbare geleiderdoorsnede eendraads	1,5 - 50 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	1,5 - 35 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls	1,5 - 35 mm²
Aanstrip lengte (mm)	10 mm
Aandraaimoment	2,5 Nm

Veiligheid

Geïsoleerd	Ja
Vergrendelbaar	middels accessoire
Verzegelbaar	Ja

Afmetingen en gewicht

Breedte	36mm
Hoogte	90mm
Diepte	69mm
Bouwbreedte (TE)	2
Gewicht	0,248

Uitvoering

Producttype	Installatieautomaat
Pooltype	1P+N
Uitschakelkarakteristiek	D
Nom. stroom (In)	63 A
Nom. spanning (Ue)	230 / 240 V
Kortsluitvastheid (Icw)	10 / 15 kA
Aantal module-eenheden	2

Elektrische eigenschappen

Spanningstype	AC
Frequentie	50/60 Hz
Nom. isolatiespanning (Ui)	500 V
Nom. stoothoudspanning (Uimp)	6 kV
Nom. afschakelvermogen EN 60898	10 kA
Nom. afschakelvermogen IEC 60947-2	15 kA
Overspanningscategorie	III
Energiebegrenzingsklasse	3
Vervuilingsgraad	2
Vermogensverlies bij nominale stroom (In)	9.48 W

Gebruiksvoorwaarden | Montage

Max. hoogte	2000 m
Montagewijze	DIN-rail
Nevenapparaat mogelijk	Ja
Bedrijfstemperatuur	-25 ⁰C ... +40 ⁰C
Dagelijks gemiddelde	< 35 °C
Opslag / transport	-25 °C ... +70 °C
