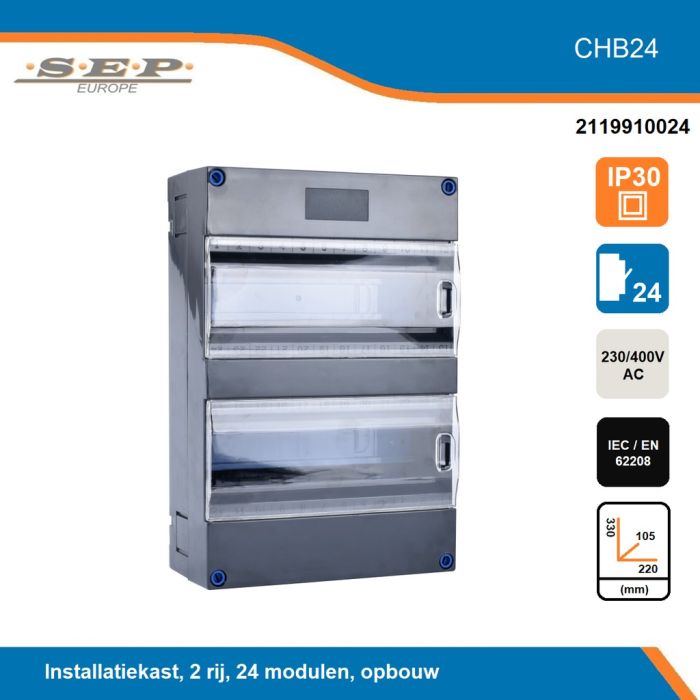

SEP CHB24 ledige groepencabinet 2 rij (compleet)
De SEP CHB24 is een lege groepenkast met 2 DIN-rails (24 modulen)
Technische omschrijving
De SEP CHB koppelbare behuizing is een innovatieve oplossing voor het flexibel en efficiënt samen stellen van een elektrische (groepen-) verdeelkast. Deze groepenverdeler is ontworpen om te voldoen aan de huidige eisen van de residentiële toepassingen.
De standaard behuizingen komen in 1, 2 en 3 rijen waarbij elke rij ruimte heeft voor 12 moduul eenheden. De behuizingen zijn zowel verticaal als horizontaal met elkaar te koppelen. Voor additioneel aansluitgemak zijn er attributen beschikbaar zoals bijvoorbeeld een invoerverhoging en invoer platen. Deze attributen kan met zowel onder als boven de kast toepassen.
Technische data
Overige_Onbekend
| ef001135 | Met uitsparing |
|---|
Uitvoering
| Producttype | Groepenverdeler ledig |
|---|---|
| Nom. stroom (In) | 40 A (max. 63A) |
| Nom. spanning (Ue) | 230 / 400 V |
| Aantal module-eenheden | 24 |
Bescherming - isolatie
| Beschermingsklasse | II (dubbel geïsoleerd) |
|---|---|
| Beschermingsgraad (IP) | IP3x |
Kleur - afwerking
| Kleur | Antraciet |
|---|---|
| RAL-nummer | RAL7015 |
Gebruiksduur
| Garantie | 12 mnd |
|---|
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | CHB24 |
| Conform | EN/IEC 62208 |
| Certificeringen | CE, RoHS |
Gebruiksvoorwaarden | Montage
| Montagewijze | Opbouw |
|---|---|
| Aanbouwmogelijkheid | Ja |
| Achterinvoer | Uitbreekpoorten |
| Bedrijfstemperatuur | -5 + 80 °C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Materiaal - behuizing
| Materiaal behuizing | Kunststof |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Aantal invoeren | 16 (2x8) |
| Din-rail | Ja |
| Uitvoering deksel | Met uitsparing |
| Voor buisdiameter | 16 / 19mm |
| Aantal DIN-rails | 2 |
| Aantal module-eenheden per DIN-rail | 12 |
| Transparant deksel/deur | Ja |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 220 mm |
|---|---|
| Hoogte | 330 mm |
| Diepte | 105 mm |
Downloads
Nog geen downloads beschikbaar voor dit product.
