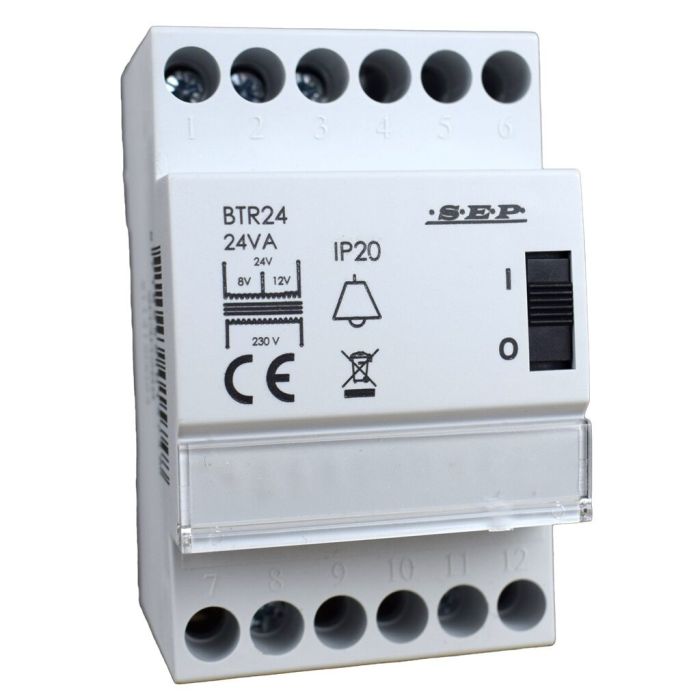

SEP BTR-24 Beltrafo 8-12-24VAC 24VA (2A)
SEP BTR-24 Universele beltrafo 8-12-24VAC 24VA (2A) met aan/uit schakelaar
Technische omschrijving
SEP BTR (bel)-transformator is verkrijgbaar in 2 uitvoeringen; 12VA en 24VA. De BTR heeft een primaire spanning van 230VAC en secundair kan men deze gebruiken op 8V-12V-24VAC. De trafo's zijn voorzien van aan/uit schakelaar, kortsluitbeveiliging en temperatuurbescherming. De trafo's zijn zowel geschikt voor NEST Hello, Ring als standaard deurbel-systemen.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | BTR-24 |
| Certificeringen | CE |
Groepenkast Configurator
| GC Fabricaat | SEP |
|---|
Elektrische eigenschappen
| Frequentie | 50/60Hz |
|---|---|
| Max. uitgangsstroom | 2A |
| Max. uitgangsvermogen | 24VA |
| Primaire spanning | 220-230VAC |
| Secundaire spanning 1 | 8V |
| Secundaire spanning 2 | 12V |
| Secundaire spanning 3 | 24V |
| Secundaire stroomsterkte 1 | 3A |
| Secundaire stroomsterkte 2 | 2A |
| Secundaire stroomsterkte 3 | 1A |
| Temperatuurbescherming | Ja |
| Max. verliesvermogen | 2W |
Gebruiksvoorwaarden | Montage
| Type transformator | Beltrafo |
|---|---|
| Inbouwbreedte | 54mm |
| Modulaire uitvoering (voor railmontage) | Ja |
| Inbouwlengte | 85mm |
| Geschikt voor inbouw (stucwerk) | Nee |
| Geschikt voor opbouw (stucwerk) | Ja |
Kleur - afwerking
| Kleur | Grijs |
|---|---|
| RAL-nummer | Kunststof (PA66-V0) |
Beveiliging
| Kortsluitbeveiliging | Ja |
|---|---|
| Aanrakingsveilig | Ja |
Uitvoering
| Aantal module-eenheden | 3 |
|---|
Contacten
| Aan-/Uitschakelaar | Ja |
|---|
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 0,75-6,,2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 0,75-4mm2 |
Bescherming - isolatie
| Beschermingsgraad (IP) | 20 |
|---|
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Hoogte/diepte | 64mm |
|---|---|
| Gewicht | 0,660kg |
