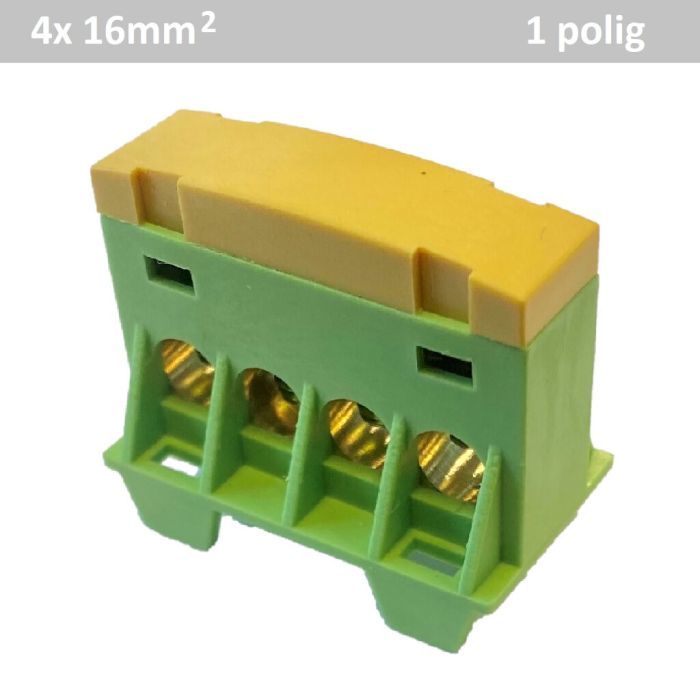

SEP AST16 aansluitverdeelblok 4x16mm2 (geel/groen)
Aansluitblok (DIN-15mm) 4x16mm2 geel/groen
Technische omschrijving
De SEP AST16-43 is een compact verdeelblok voor veilige en efficiënte faseverdeling op een TS15 DIN-rail. Uitgerust met vier schroefaansluitingen voor kopergeleiders tot 16 mm², biedt dit blok een betrouwbare en duurzame verbinding in groepenkasten en verdeelinrichtingen.
Het verdeelblok wordt geleverd met afdekking in de kleur geel/groen, wat zorgt voor extra veiligheid en duidelijke kring- en fase-identificatie. Dankzij de vernikkelde schroeftechniek en de stevige PA66-behuizing is een lange levensduur gegarandeerd.
De AST16-serie zijn volgens de IEC/EN 60947-7-1 en EN 60998. De verdeelblokken zijn verkrijgbaar met 2 tot 7 aansluitingen van 1,5-16 mm², in diverse kleuren (grijs, blauw, bruin, zwart, groen en transparant). Daarmee biedt de serie een universele en veilige oplossing voor fase- en kringverdeling in moderne installaties.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | AST16-43 |
| Conform | CE, RoHS |
| Certificeringen | IEC 60947-7-1 / EN 60998-2-1 |
Elektrische eigenschappen
| Nom. isolatiespanning (Ui) | 690V |
|---|---|
| Overspanningscategorie | III |
| Vervuilingsgraad | 3 |
| Nom. (meet)stroom In | 63A |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail (NS 15/TS15) |
|---|---|
| Bedrijfstemperatuur | –40 °C … +40 °C |
Kleur - afwerking
| Kleur | Geel/Groen |
|---|
2BA aanvulling
| PE-functie | Ja |
|---|
Afmetingen en gewicht
| Breedte | 32,5 mm |
|---|---|
| Hoogte | 18 mm |
| Diepte | 27,5 mm |
| Gewicht | 18,63 gram |
Uitvoering
| Nom. spanning (Ue) | 500V |
|---|
Aansluitingen
| Aantal aansluitingen | 4 |
|---|---|
| Aantal aansluitingen totaal | 4 |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10mm² |
| Aanstrip lengte (mm) | 7 mm |
| Aandraaimoment | 2Nm |
| Uitvoering elektrische aansluiting | Schroefverbinding |
| Aantal potentialen | 1 |
Materiaal - behuizing
| Materiaal behuizing | Polyamide 66 (PA66) |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
Veiligheid
| Met aanraakbeveiliging | Ja |
|---|
Beveiliging
| Aanrakingsveilig | Ja |
|---|
